iPad mini完全拆解 512MB RAM 下

         虽然 iPad mini 还没有正式发售，此前预订该新品的消费者中已经有人拿到了这款产品，而专业拆解团队也再次将他们“魔爪”伸向了 mini，下面我们就一起来看看本次拆解会有什么精彩。

推荐导读：iPad mini完全拆解 512MB RAM

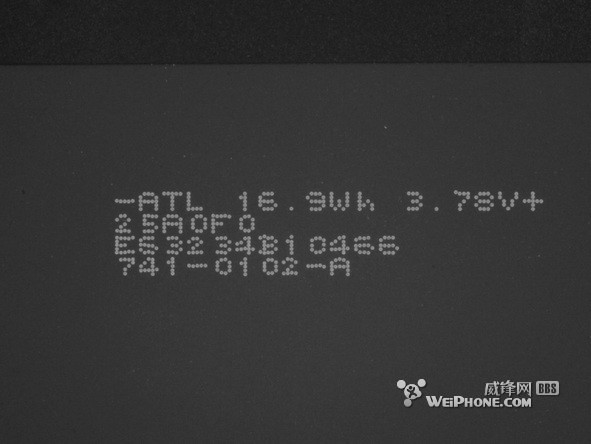

　　表示这几张图真让人不解，到底哪张显示的才是电池的容量，问苹果吧

　
     　第十三步

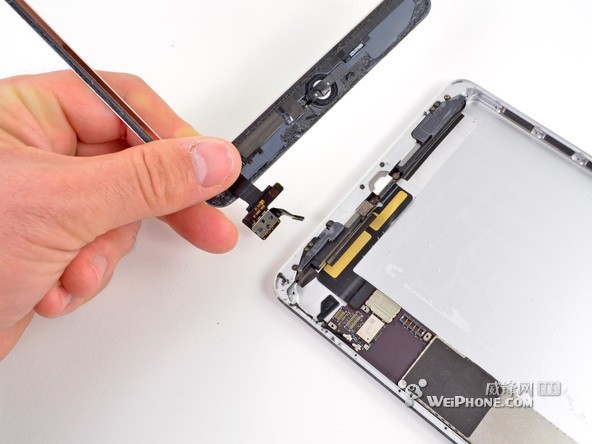

　　数字转换器

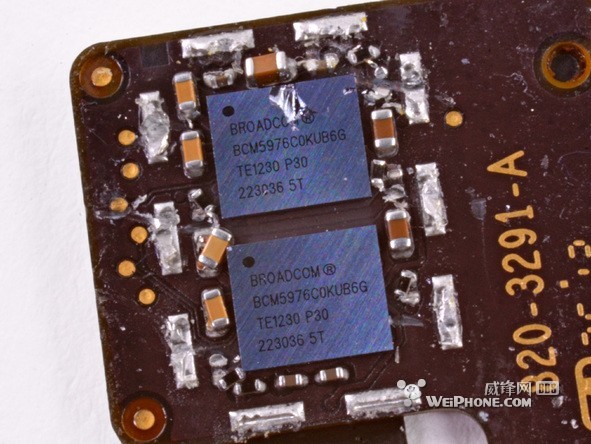

-连接器上码着的是 Broadcom 触控集成电路 BCM5976C0KUB6G
-这个芯片在 macbook/" class="blue_a" target="_blank">macbook（报价） Air 拆解中出现过
　　
          第十四步

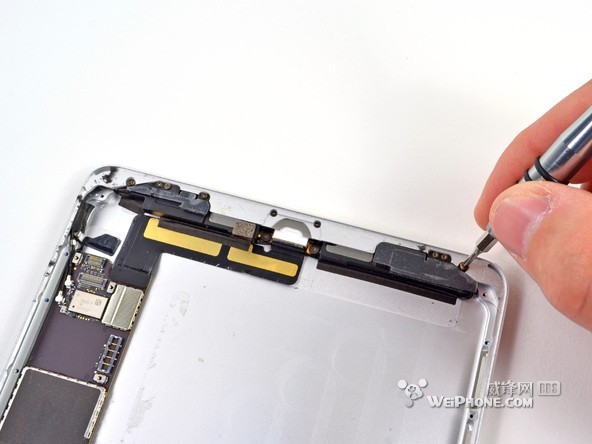

　　两个扬声器上都有天线，应该分别是 Wi-Fi 和蓝牙的。

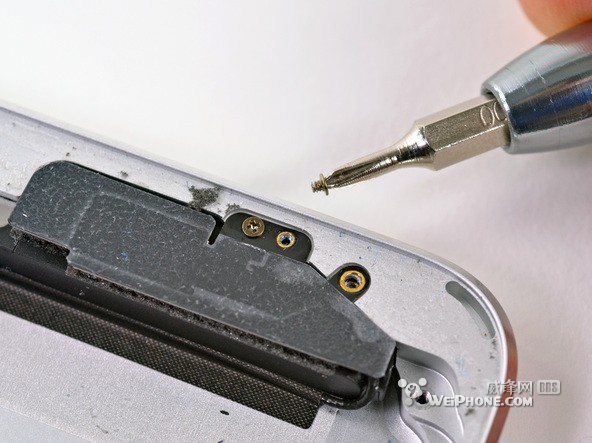

　　苹果真的将“mini”这个概念贯彻到产品的每一个角落，使用的螺丝钉都这么迷你，我们还从没见这么小的螺丝钉。

　
       　第十五步

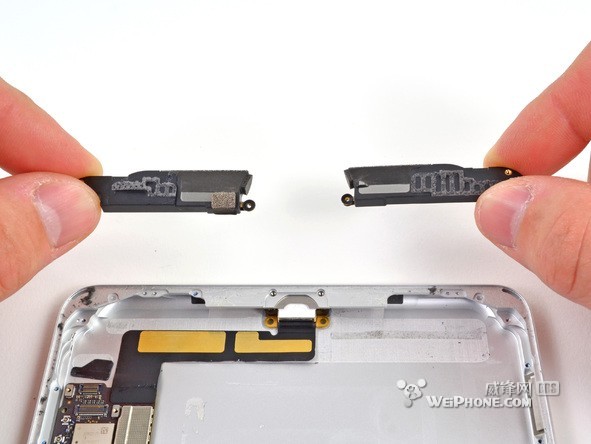

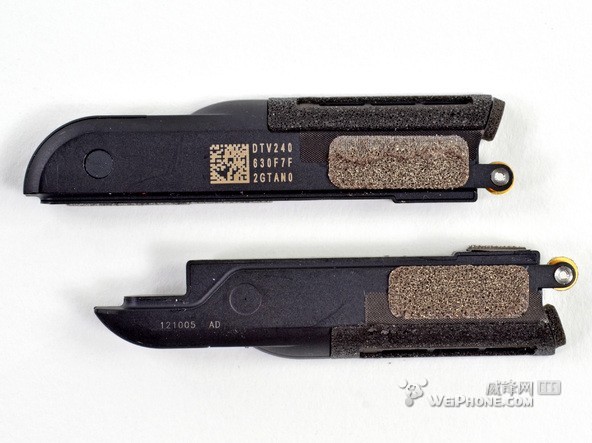

　　亚马逊的人民们，不用怀疑了！Mini确实使用立体声扬声器。在这方面，mini 终于要优于 Retina iPad 了。

　　连接器尺寸变小了，多出来的空间挤挤就可以放个扬声器了。

　
     　第十六步

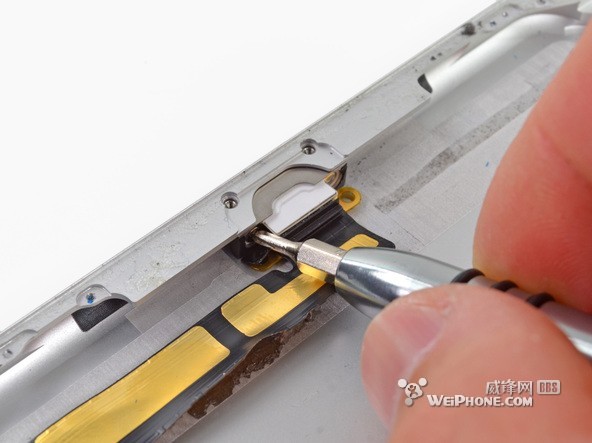

-两根螺丝钉将 Lightning 连接器固定到后壳上
-Lightning 接口就好像燎原之火一般已经在苹果的整个 iOS 产品线上蔓延开来，iPad2/" class="blue_a" target="_blank">iPad2、iPhone 4/4S 以及 iPod Shuffle 除外
-Lightning 接口缆线带好像被焊接到逻辑板上了，暂时取不下来

　　
         第十七步

　　转移阵地，看看设备上半部分，先把外围的各种线清理一下

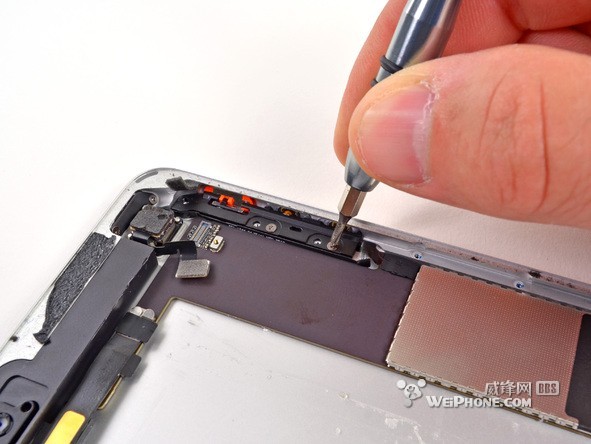

　　音量/电源键的缆线带都使用螺丝钉固定到后壳上

　　第十八步

　　又要和粘合剂纠结一番才能把逻辑板从后壳上取下

　　
            第十九步

　　没什么看头
　　与 iPad 3 的底座连接器不同，mini 的 Lightning 接口被牢牢地焊接在逻辑板上。要修理的话应该会很贵吧

　　第二十步

　　A5 处理器 RAM 为 512 MB，与 iPod touch5 上的一样。

　　A5 芯片上显示的 E4064P3PM-8D-5 说明它使用 32nm 制造工艺，内部是2 Gb LPDDR2 RAM

　　第二十一步

　　逻辑板上

橙：海力士 H2JTDG8UD2MBR 16 GB 快闪记忆体
黄：苹果 343S0593-A5
绿：苹果 338S1116  是什么东西目前还不得而知，iPod touch5 上也有这东西，iPhone 5 上也一个类似的338S1117
蓝：飞兆 PCHPS FDMC 6676BZ
紫：飞兆BC7BE F0MC 6683

红：苹果 338S1077 B0MB 1228

　
    　第二十二步

　　软化粘合剂，把耳机接口和前置摄像头取下

　　第二十三步

-iFixit 并没有对 iPad mini 的可修复性进行评分。
-LCD 和玻璃没有熔凝在一起，可以独立更换
-电池没有焊接到逻辑板或者其他部件上
-使用大量粘合剂来固定部件，整个拆解的操作便的更复杂
-Lightning 连机器焊接到逻辑板上
